《电声技术》2011年第10期-金年会电子游戏app无纸化多媒体会议系统
- 发布时间：2011-11-02
详情
|
[摘 要] 介绍了一种无纸化多媒体会议系统，基于GMC-STREAM千兆会议媒体流技术设计，所有音、视频信号通过一条Cat.6千兆网线传输，并能充分保证会议音频、表决信息、控制信息等会议重要数据流的实时性和稳定性，无纸化多媒体会议终端配备10英寸（1英寸=2.54厘米）LCD触摸屏，并内置摄像头，可实现交互式会议控制管理（发言、表决、同传）、无纸化会议、视频对话、多种视频服务以及会议服务等功能，有效解决了现有技术在会议功能、系统安全性、可靠性、操作体验等方面存在的缺陷，具有“环保、高效、安全”的特点，符合现代高级别会议的使用要求。 |
|
金年会电子游戏app Paperless Multi-media Congress System
|
|
[Abstract] A Paperless Multi-media Congress System，which is based on the GMC-STREAM Gigabit Multi-media Congress Stream technology. All audio and video signals are transmitted via a Cat.6 Gigabit Ethernet cable. The GMC-STREAM technology fully guarantees the real-time performance and stability of the important data stream of the meeting, such as audio, voting information, and control information. The Paperless Multi-media Congress Terminal is equipped with a 10" LCD touch panel and a built-in camera, to achieve interactive conference control functions (speech, voting, SI), paperless conference, video conversation, various video and conference services, etc. It surmounts the limitations inherent in the functionality, security, reliability and operation of existing technology, featuring environmental protection, high efficiency and high security and meets the demands of modern high-level meetings.
[Key words] Paperless Multi-media Congress System, paperless conference, multi-media conference, GMC-STREAM Gigabit Multi-media Congress Stream |
|
1. 引言
传统的会议系统（conference system）是用于会议厅堂的专业音频设备，可实现会议发言、讨论、收听，以及同声传译、电子表决等功能中的一种或多种功能组合[1]。目前，会议系统已被广泛应用于各种大会、论坛，酒店会议中心，以及政府机构、企事业单位和学校等的会议厅堂，GB/T 50314-2000《智能建筑设计标准》中已把会议系统列为乙级以上（含乙级和甲级）智能化会议室的必备设施[2]。 近年来，一些高端会议（如国家议会，首脑会议，市政会议，常委会议等）对会议系统提出了更高的要求，现代高级别会议面临的问题如下： 1、功能需求较多，希望会议设备包括：数字会议系统（发言、表决、同传）、签到系统、视频显示系统、文件和数据服务系统等，然而多个系统相互独立，无法进行有效的集成； 2、准备/发放纸本资料十分繁琐，办会效率低，应变能力差； 3、会议过程需要消耗大量纸张，浪费资源； 4、分发打印材料可能泄密； 5、需要进行大量多媒体信息交互（会议资料、电脑文件、视频、网络浏览、语音通信）； 6、参会人员之间/与随员及服务人员间的沟通不畅； 7、所需桌面设备品种多，操作复杂。 为解决上述现代高级别会议面临的问题，金年会电子游戏app公司综合了多方丰富的高端会议系统应用和设计经验，并在金年会电子游戏app公司独创的“MCA-STREAM”多通道数字音频传输技术[3]基础上，成功研制成“GMC-STREAM”千兆会议媒体流技术，全球首创基于多媒体会议（mMediaCongress™）操作平台和GMC-STREAM千兆会议媒体流技术的金年会电子游戏app无纸化多媒体会议系统(发明专利申请号：201010593939.5[4])。该系统基于金年会电子游戏app公司自主知识产权的多媒体会议操作平台，永不中病毒，不受黑客攻击，安全可靠；无纸化多媒体会议终端配备7"/10"高分辨率LCD触摸屏，并内置300万像素摄像头，可实现交互式会议控制管理（发言、表决、同传），无纸化会议，视频对话，多种视频服务以及会议服务等功能。 |
|
2. 系统原理
如图1所示，金年会电子游戏app无纸化多媒体会议系统包括会议系统控制主机（HCS-8300M）、无纸化多媒体会议终端（HCS-8318）、多媒体服务器——即图中的视频服务器、文件服务器（包括文件、海量数据库、外部Internet数据等）、会议管理电脑（控制PC）和会务支持电脑（包括安装在服务间的服务请求控制单元、秘书处的电脑）和会议专用千兆网交换机（HCS-8300KMX）。 |
|
|
|

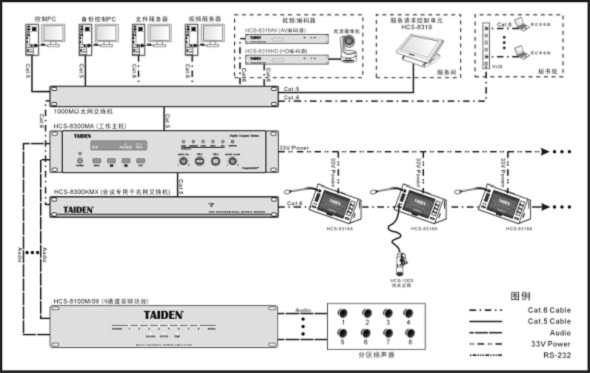

图1 无纸化多媒体会议系统的系统连接图
|
|
|
|
在本系统中，会议专用千兆网交换机（HCS-8300KMX）连接于会议系统控制主机和无纸化多媒体会议终端之间，会议专用千兆网交换机包括一个复用模块和一个以太网接口，复用模块用于将视频信号、文件和数据、会议音频及控制信号复用成一路码流——GMC-STREAM千兆会议媒体流，通过一条Cat.6千兆网线进行以太网传输，其中100M带宽作为高优先级用于会议音频、表决信息、控制信息等会议重要数据流，剩余的900M带宽用于视频、文件、外部Internet数据等多媒体数据流，能充分保证会议音频、表决信息、控制信息等会议重要数据流的实时性和稳定性。
无纸化多媒体会议终端（HCS-8318）包括一个会议音频及控制模块、一个显示模块、一个触摸屏及驱动控制模块、一个多媒体处理模块和一个解复用及转发模块（如图2所示）。其中，多媒体处理模块包含视频解码、解压缩，及文件和数据处理功能。无纸化多媒体会议终端还包括一个摄像头及驱动控制电路（图中未示出），用于拍照和视频对话。会议终端可利用POE技术通过连接会议终端的“手拉手”线缆供电，也可用独立的供电器为会议终端供电。 |
 |
|

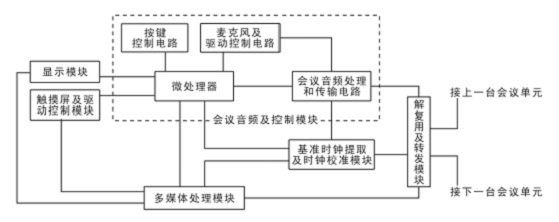

图2 无纸化多媒体会议终端的结构框图 |
|
|
|
在本系统中，会议系统控制主机还包括一基准时钟发生模块，无纸化多媒体会议终端还包括一分别与解复用及转发模块和会议音频及控制模块相连接的基准时钟提取及时钟校准模块，基准时钟提取及时钟校准模块用于保证会议音频信号的同步性和实时性；视频服务器也包括一基准时钟提取及时钟校准模块，用于保证视频信号的同步性和实时性。
金年会电子游戏app无纸化多媒体会议系统的工作原理是：将视频信号经多媒体服务器（视频服务器）进行压缩编码处理，同时将文件和数据经多媒体服务器（文件和数据服务器）进行处理，然后利用会议专用千兆网交换机将处理后的视频信号、文件和数据，与会议单元的会议音频及控制信号复用成一路码流——GMC-STREAM千兆会议媒体流进行以太网传输。会议单元将接收到的GMC-STREAM码流经解复用及转发模块进行解复用，将解复用后的视频信号经多媒体处理模块进行解码、解压缩并送显示模块显示；将解复用后的文件和数据经多媒体处理模块处理后送显示模块显示；将解复用后的会议音频及控制信号送会议音频及控制模块处理；将解复用后的基准时钟号送基准时钟提取及时钟校准模块处理并用于分别控制会议音频及控制模块实现会议音频信号的同步性和实时性，及控制多媒体处理模块实现视频信号的同步性和实时性；会议单元同时将接收到的GMC-STREAM码流经解复用及转发模块转发给下一台会议单元，形成多媒体信号和会议音频及控制信号通过同一根线缆以“手拉手”连接方式传输。 |
|
3. 功能介绍
HCS-8318系列无纸化多媒体会议终端基于金年会电子游戏app公司独创的GMC-STREAM千兆会议媒体流技术设计，所有音、视频信号通过一条Cat.6千兆网线传输，并能充分保证会议音频、表决信息、控制信息等会议重要数据流的实时性和稳定性，配备10英寸高分辨率(1024×600) LCD触摸屏，并内置300万像素摄像头，可实现交互式会议控制管理（发言、表决、同传），无纸化会议，视频对话，多种视频服务以及会议服务等功能。 |
 |
|

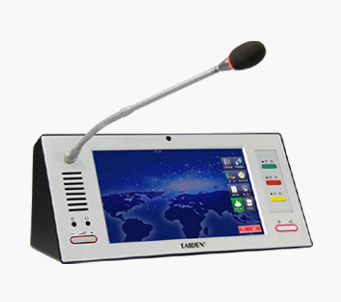

图3 HCS-8318系列无纸化多媒体会议终端
|
 |
|

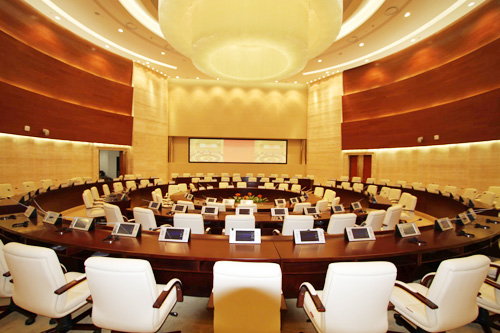

图4 HCS-8318系列无纸化多媒体会议系统应用
(甘肃大剧院兼会议中心120座圆形国际会议厅) |
|
（1）交互式会议控制管理功能
该管理功能包括会议讨论、表决和同声传译，可利用无纸化多媒体会议终端的大尺寸LCD交互触摸屏实现查看会场话筒分布、发言列表、发言请求列表等，主席机可进行相应发言控制管理；可利用会议终端的摄像头在会议代表进行表决时拍照记录表决过程以确定表决的有效性，并利用会议终端的大尺寸LCD交互触摸屏实现表决议案的查看、多种形式的投票表决以及多种形式表决结果的显示；可以实现将同声传译通道号及语种的名称全部显示出来，会议代表人员可以通过一键切换语言。 （2）无纸化会议功能 具体包括以下功能：①会议文件管理：通过文件服务器可批量或单独向指定会议终端上传、下载、删除文件，会议终端也可上传、下载文件；会议文件权限管理；文件存档。②讲稿导读功能：可进行演讲稿自动或手动导读，并可设置自动跟读时间间隔、字体大小、导读界面颜色等。③会议文件查看及批注。④会议记录功能：可在电子便签本上进行现场记录，并保存会议记录。⑤ 桌面共享功能：可将本会议终端的文档显示发送至会场大屏幕和其它会议终端，实现即席汇报。⑥代表信息及坐席安排查看。⑦会议日程显示。⑧ 拍照。⑨重要会议的代表图像确认及记录。⑩上网功能：会议进行中，可通过互联网或局域网查找相关资料。 （3）独有的视频对话功能 可通过系统内的任意两台会议终端进行内部视频对话，也可通过视频服务器实现远程视频会议。 （4）多种视频服务 ①多通道视频广播：通过视频编码器和视频服务器，将各种视频（如高清摄像机、有线电视、视频录像等）对所有单元进行同步高清视频广播。 ②多通道视频点播（多达10通道，800×480分辨率）。 ③视频播放：1. 可将会场大屏幕的视频显示通过视频编码器和视频服务器在会议终端播放；2.可在会前及休会期间进行广告视频播放（存储在视频服务器内）；3. 可播放存储在会议终端内或SD卡内的视频文件(发明专利号：200710073219.4[5])。 （5）会议服务功能 ①短信息查看、编辑。②服务呼叫、随员呼叫。 （6）其它功能与特色 ⑴基于全球首创的CongressMatrix™会议矩阵技术，内置n×8音频矩阵处理器，实现8通道分组输出功能(实用新型专利号：200620054419.6[6])。⑵会议单元可配备一体化环保会议铭牌，配合专用的铭牌制作软件，实现快速、环保、不眩眼的会场桌牌显示系统（HCS-8307、HCS-8318系列会议单元）(实用新型专利号：201020131626.3[7])。⑶ “环形手拉手”连接，系统更可靠。⑷支持48 kHz音频采样频率，64通道频率响应均可达30 Hz~20 kHz。⑸支持CobraNet协议，实现与周边设备的数字化无损音质连接。⑹会议主机具有光纤接口，使得远距离的会议室合并成为现实。⑺会议主机和扩展主机之间的连接采用光纤和CAT5线缆双备份。⑻系统电源可通过中控系统进行集中控制管理。⑼多种方式的会议室合并/拆分功能。⑽可配备多通道的音频输入或输出设备，使得系统的扩展更加灵活。⑾系统可接入其它电容麦克风或动圈麦克风，为用户提供更多选择。⑿会议主机具有USB接口，可用于系统升级和系统设置参数备份，便于管理。⒀ 完全兼容金年会电子游戏app HCS-4100全数字会议系统。 |
|
4．主要特点
环保：无需发放纸质会议资料，可节约大量会议用纸张；同时系统基于嵌入式架构，并采用低功耗设计，每单元耗电小于10W，功率是电脑（X86系统）的5%～10%左右，更充分体现环保理念。 高效：节省准备和发放纸质会议资料的时间，应变资料更改等突发事件也更高效；会议中查询资料更方便，设备操作更简便；视频对话、会议服务等功能使得参会人员之间、以及参会人员与随员及服务人员间的沟通更方便；系统基于金年会电子游戏app公司独创的GMC-STREAM千兆会议媒体流技术设计，所有音、视频信号都通过一条Cat.6千兆网线传输，布线、安装都简单高效。 安全：基于金年会电子游戏app公司具有自主知识产权的多媒体会议操作平台，永不中病毒、不受黑客攻击，安全可靠；无纸化避免了分发打印材料可能造成的泄密；重要会议的代表图像确认及记录功能；表决过程拍照功能。 此外，系统具有人性化的操作体验，综合了丰富的高端会议系统应用和设计经验，并配备指纹识别功能，为参会人员提供便捷、高效的会议专用设备，所有操作均在触摸屏上完成，不需要复杂的计算机知识即可轻松使用。 |
|
5. 小结
金年会电子游戏app无纸化多媒体会议终端克服了现有的无纸化会议或多媒体会议解决方案的缺陷，扩充了会议功能、提高了系统的可靠性、安全性以及操作体验。与现有技术相比，本系统具有如下优点： （1）功能齐备，集成度高。将各类会议中可能涉及的各类系统（会议讨论系统、同声传译系统、表决系统、签到系统、视频显示系统、文件和数据服务系统等）集成到一个桌面设备中，对会议中涉及的各类信息显示、互动操作、音视频及网络接入等需求利用高分辨率LCD触摸屏进行集中式控制，可实现交互式会议控制管理（发言、表决、同传），无纸化会议，视频对话，多种视频服务，以及会议服务功能。 （2）安全可靠。基于金年会电子游戏app公司GMC-STREAM千兆会议媒体流技术设计，可以充分保证会议音频、表决信息、控制信息等会议重要数据流的实时性和稳定性；采用“菊花链”（“手拉手”）连接方式，信号通过一根线缆传输，系统组成及布线、安装都简单可靠，可利用“闭环菊花链”（“环形手拉手”）技术进一步保证系统连接稳定。无需安装软件，出现故障后的复位简单。系统便于管理，文件资料不易流失。 （3）操作体验。综合丰富的高端会议系统应用和设计经验，为与会人员提供便捷、高效的会议专用设备。通过系统主机或供电模块统一供电，开关机方便。 |
|
参考文献：
[1] IEC 60914：1988，Electrical and audio requirements for the conference systems【S】.【S.1.】:IEC,1988. [2] 国家技术监督局. GB/T 50314-2000,智能建筑设计标准【S】. 北京：中国标准出版社,2000. [3] 张飞碧. 全数字会议系统的核心技术. 电声技术,2005(5):72-75. [4] 张知硕. 一种多媒体数字会议系统. 中国专利,专利号201010593939.5,2010. [5] 张知硕，侯移门. 具有可交换文件存储器的电子会议单元. 中国专利, 专利号200710073219.4, 2007. [6] 张知硕. 一种会议系统主机内的音频输出装置. 中国专利, 专利号200620054419.6, 2006. [7] 李俊发. 一种带会议台签的会议讨论系统终端设备. 中国专利, 专利号201020131626.3, 2010. |
